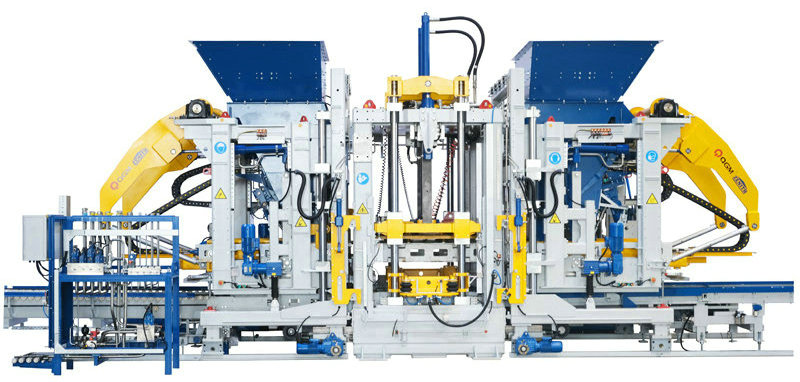

ZN2000C Mashiinka Block Concrete

ZN2000C Mashiinka Block Concrete waa nooc iskiis u horumarsan. Waxaa lagu gartaa aqoon sare oo sirdoon iyo automation, waxayna si buuxda u isticmaashaa tignoolajiyada casriga ah ee casriga ah sida digitalization iyo nidaamka macluumaadka, kaas oo si weyn loogu isticmaalo dhismaha magaalooyinka cusub iyo magaalooyinka isbuunyada.

Astaamaha:

Miis gariir laba geesood ah, sideed matoorada servo (ikhtiyaar) Qalabka ugu sarreeya

Isku-xidhka qaabaysan ee loogu talagalay dayactirka fudud Noocyo kala duwan oo leben ah ayaa la soo saaray

Awood sare, wax soo saar sare

Cabbirka saabka 1400x1400/1300mm

Aagga samaynta 1320x1350/1250mm

Dhererka alaabta 40-500mm

Tirada baloogyada leben godan: 18 baloog/caaryo (390x190x190mm)

Lebenka caadiga ah: 105 baloog/caaryo (240x115x53mm)

Lebenka wadada: 66 baloog/caaryo (200x100x60mm)

Cabbirka qalabka Qiyaastii 10,000

Qiyaastii 4,700

Qiyaastii 3,400

Nidaamka gariirka xoogga kicinta ugu badan ee miiska gariir: 200/kN

Awoodda kicinta ugu badan ee madaxa saxaafadda: 40/kN

Halbeegyada korantada Wadarta awoodda (tixraac): 231/kW

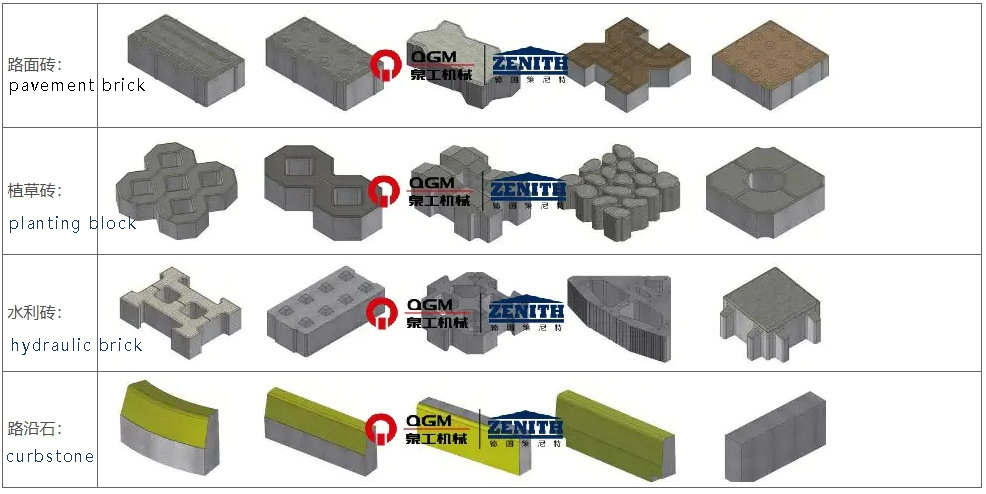

Jaantuska jaantuska ee muunado leben ah oo ay soo saareen qalabku

Faa'iidooyinka Farsamada

1. Naqshad tayo sare leh oo naqshadeynta qaabka Jarmalka

Qaab dhismeedka guud wuxuu qaataa qaab dhismeedka alxanka ee xoogga sare leh ee loogu talagalay tikniyoolajiyadda patented ee Zenit, kaas oo lagu dhejiyay birta qaybta gaarka ah ee gaarka ah, oo leh nashqad macquul ah, xitaa iyo alxanka quruxda badan, iyo qaabka oo dhan wuxuu maraa daaweynta gariirka gabowga si loo hubiyo tayada sare iyo xasilloonida sare ee jirku. Habka qaabaynta qaabdhismeedka horumarsan wuxuu ka dhigayaa dhexda weyn ee la fidin karo, iyo shaqada furitaanka iyo xidhitaanka caaryada dhinac, shaqada soo saarista xudunta u ah (board), shaqada dhejinta guddiga polystyrene, iwm. ayaa lagu dari karaa ka dib.

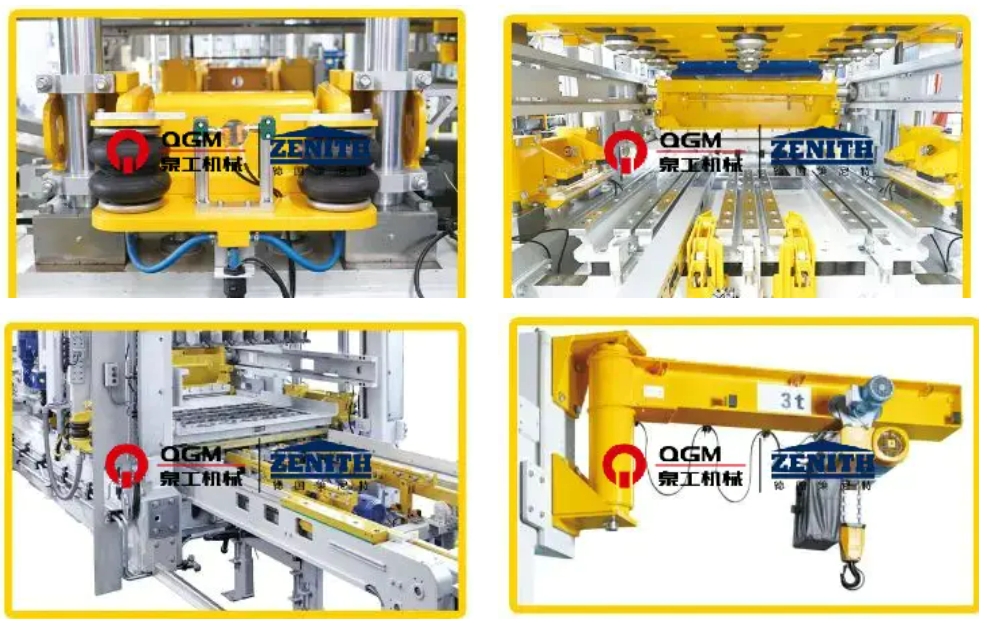

2.Automatic degdeg ah nidaamka isbeddelka caaryada

Marka caaryada loo wareejiyo booska martida loo yahay, nidaamkeeda wax-qaadista ayaa ogaanaya isbeddelka caaryada tooska ah ee qalabka isbeddelka caaryada degdegga ah. Caaryada sare iyo kuwa hoose si toos ah ayaa loogu dhejiyaa pneumatically, taas oo badbaado leh, hufan, fudud in la shaqeeyo oo ku habboon in la ilaaliyo. Inta badan waxaa ka mid ah:

Aaladda xajinta caaryada pneumatic: Waxay inta badan ka kooban tahay ulaha xajinta ee pneumatic ee labada dhinac, kuwaas oo gacan ka geysta xirida iyo hagaajinta caaryada iyo qoyaanka marka mashiinka martida loo yahay uu fuliyo gariir ka hor iyo gariir weyn, si loo gaaro saameynta gariirka ugu fiican oo uu u dheereeyo nolosha adeegga caaryada.

Qalabka qufulka indenenter ee pneumatic: soo geliye waxaa lagu hagaajiyaa qalabka isku dhejinta ee leh barkinta shilka, kaas oo si fudud oo degdeg ah u bedeli kara indenenter, soo gaabiyo waqtiga beddelka caaryada iyo rakibidda, iyo hubinta xiritaanka saxda ah ee qaabka hoose ee caaryada hoose iyo gudaha sare.

Qalabka Korontada ee Caaryada gelinta: Qalabka caaryada lagu rakibo waxaa loo isticmaalaa in lagu dhejiyo caaryada mashiinka weyn iyo in lagu quudiyo oo laga saaro mishiinka iyada oo la adeegsanayo qalabka korantada ee korantada, kaas oo lagu dhejin karo inta badan caaryada suuqa, iyo xirmooyinka gaarka ah ayaa loo isticmaali karaa qaabab gaar ah.

Aaladda wax ka beddeleysa caaryada: Waxaa lagu rakibay foomamka mashiinka ugu muhiimsan, waxaa loo isticmaalaa qaadista iyo rarista caaryada marka la beddelayo caaryada, oo lagu rakibay silsilad koronto iyo qalab socodka korantada.

3. Nidaamyada wax-soo-saarka

4. "Ultra-dynamic" nidaamka gariir servo:

Tiknoolajiyada gariirada "Ultra-dynamic" servo waa nooc ka mid ah wax ku oolnimada sare, nidaamka gariir is-qabsiga si gaar ah loogu talagalay mashiinada leben; mashiinka servo wuxuu samayn karaa jawaabta ugu dhaqsaha badan wakhtiga falcelinta ugu gaaban, garashada waxqabadka ugu sarreeya ee gariirka, yaraynta qadarka sibidhka ee loo isticmaalo iyo gaabinaya wareegga wax soo saarka, soo saarista alaabooyinka la taaban karo ee sarreeya; nidaamka gariirku si dabacsanaan leh ayuu ula qabsan karaa baahiyaha alaabooyinka la taaban karo ee kala duwan. Matoorka servo wuxuu samayn karaa jawaabta ugu dhaqsaha badan wakhtiga falcelinta ugu gaaban si loo ogaado waxqabadka ugu sarreeya ee gariir, kaas oo yarayn kara qadarka sibidhka, gaabin kara wareegga wax soo saarka, oo soo saari kara alaabooyin la taaban karo oo heer sare ah; nidaamka gariirku si dabacsanaan leh ayaa loo waafajin karaa baahiyaha wax soo saarka ee alaabada la taaban karo ee kala duwan.

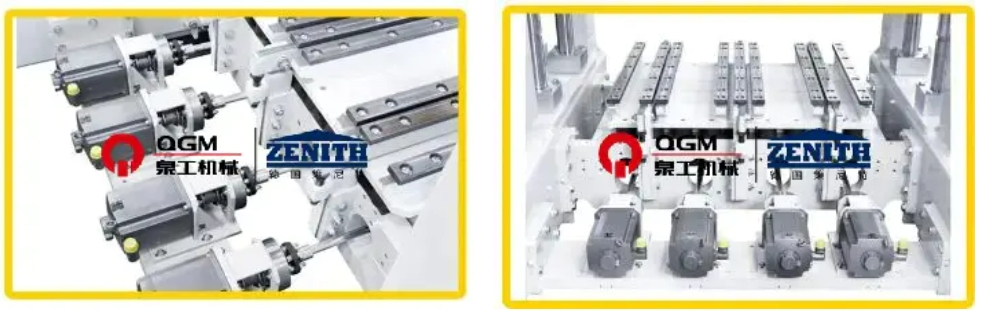

8 unug gariir oo leh dheelitirnaan farsamo oo si gaar ah loo dejiyay 8 servo drives;

8 matoorada servo, oo si gaar ah loogu dhejiyay alwaaxyada go'doominta gariirka dibadda ee taageerada mootada;

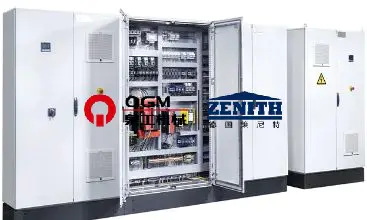

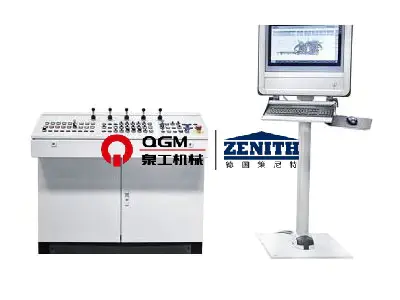

5. Nidaamka xakamaynta servo sax ah

Iyada oo loo marayo jawaab celinta calaamadaha, xakamee wejiga iyo xawaaraha gariirka, xakamaynta dhaqdhaqaaqa isku dhafan, heeganka xawaaraha sare, waxaa lagu dhammeyn karaa wakhti gaaban oo gariir iyo baabi'inta gariir, si loo yareeyo wareegga qaabeynta, iyo saameynta braking ka fiican. Iyada oo loo marayo booska iyo xawaaraha labanlaab-xiran, xakamee xoogga kicinta oo kaliya waxay u dhaqmaan jihada toosan, kor u qaad xoogga kicinta wax ku oolka ah, isla markaana ka fogow waxyeelada xoogga kicinta tooska ah ee mashiinka, sii kordhiso nolosha adeegga qalabka, oo ay awood u yeelato in ay sameyso goobo kala duwan oo loogu talagalay shuruudaha kala duwan ee alaabta, oo soo saara alaab tayo sare leh.

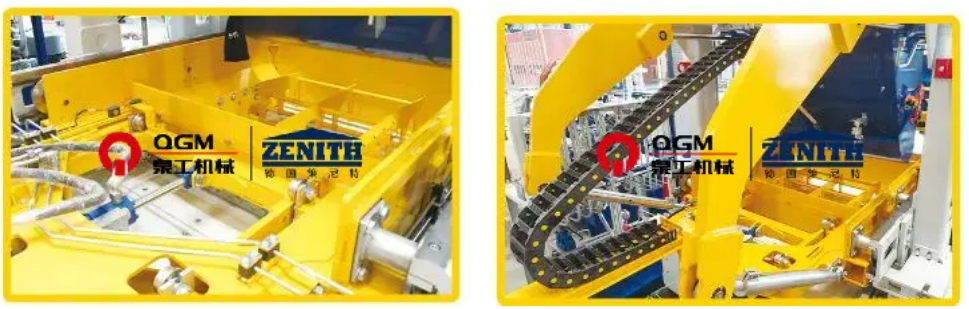

Madaxa saxafada, qaabka caaryada, baabuurka wadar ahaan iyo baabuurka dharka ah waxaa maamula waalka jihada ee saamiga leh oo leh jawaab celin spool ah, kaas oo leh waqti jawaab celin degdeg ah; qaabka kontoroolka xiran ee xirxiran ee dareeraha barokaca / encoder-PLC-proportional valve-cylinder jihada ayaa la qaatay, taas oo ka dhigaysa xakamaynta mid sax ah, iyo ficilka dhululubada si degdeg ah oo xasilloon; xarunta Haydarooliga waxay qabataa bamka piston ee doorsooma, kaas oo aan soo saarin saliida cadaadiska oo soo dejisa bamka marka nidaamka haydarku gaadho cadaadiska la dejiyay si loo yareeyo isticmaalka tamarta; Saldhigga hydraulic wuxuu qaataa sahayda saliidda kaaliyaha ah ee kaydiyaha, taas oo yaraynaysa isticmaalka tamarta; iyo xarunta haydarooliga waxay qabataa sahayda saliida kaaliyaha ah ee kaydiyaha, taas oo yaraynaysa isticmaalka tamarta yaraynaysaa isticmaalka tamarta. Saldhigga hydraulic wuxuu qaataa sahayda saliidda kaaliyaha ah, kaas oo loo isticmaali karo waxqabadyo badan oo isku mid ah, iyo cadaadiska nidaamka hydraulic waa mid deggan; nidaamka hydraulic wuxuu leeyahay dareemayaasha cadaadiska, kuwaas oo lagu soo bandhigi karo guddiga hawlgalka si sahlan loo daawado; nidaamka hydraulic wuxuu leeyahay dareemayaasha heerkulka, qaboojiyaha iyo kuleyliyeyaasha, kuwaas oo si wax ku ool ah u xakameyn kara heerkulka saliidda, si saliidda hydraulic ay u leedahay waxqabad wanaagsan.

6. Nidaamyada Haydarooliga
